  • 一、现象描述

    1.铜镀层起泡剥落

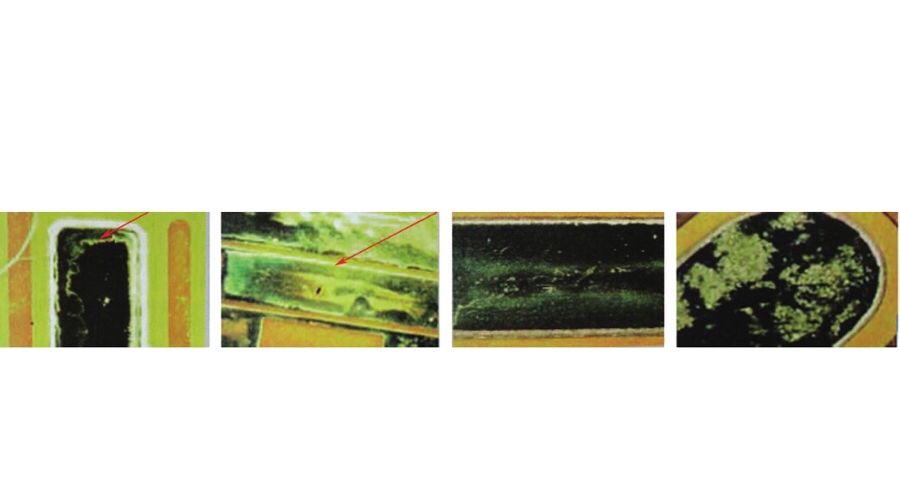

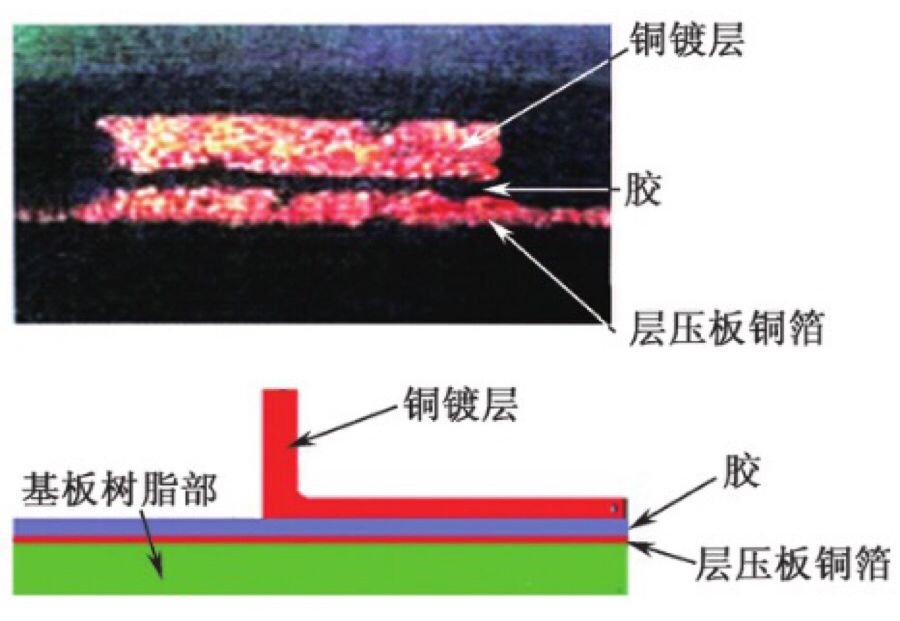

    特征:铜镀层表面有起泡,如图1所示。铜镀层的抗拉强度不满足标准要求,如图2所示。

    PCBA组装过程中暴露的PCB镀层缺陷

    图1

    PCBA组装过程中暴露的PCB镀层缺陷

    图2

    2.金镀层变色

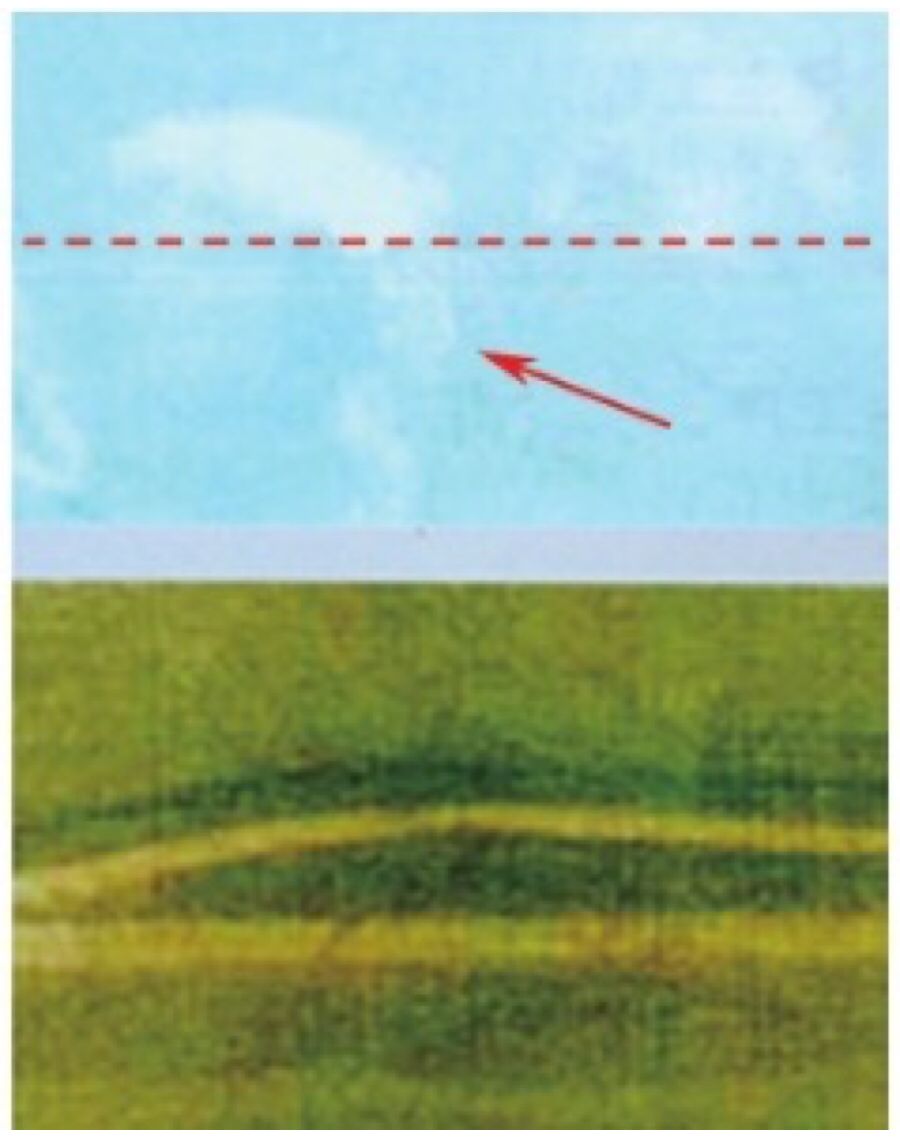

    特征:金镀层表面局部变色,如图3所示。

    PCBA组装过程中暴露的PCB镀层缺陷

    图3

    3.金镀层针孔

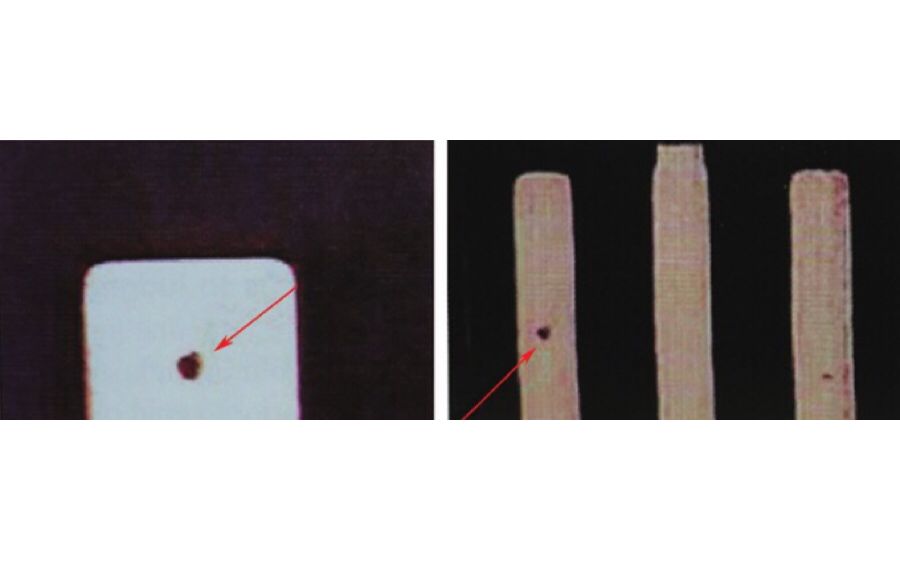

    特征:金镀层局部有针孔形状的不黏结的缺陷,如图4所示。

    PCBA组装过程中暴露的PCB镀层缺陷

    图4

    4.金镀层玷污

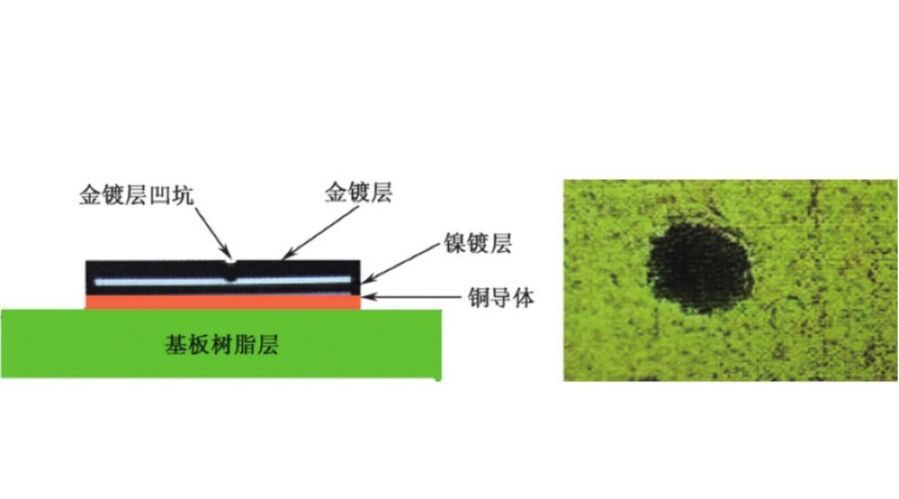

    特征:金镀层表面可见模糊形状的缺陷,如图5所示。

    PCBA组装过程中暴露的PCB镀层缺陷

    图5

    5.基底镍层被腐蚀引起金镀层的凹坑

    特征:在金镀层表面的局部有黑色腐蚀的凹坑,如图6所示。

    PCBA组装过程中暴露的PCB镀层缺陷

    图6

    二、形成原因及机理

    1.铜镀层起泡剥落

    ① 层压板铜箔表面附着某种污染物未清除干净,影响了铜镀层的结合力,在后续工序加热温度的作用下,污染物发生汽化,将导致起泡缺陷的发生。

    ② 在镀铜工序中,由基底铜箔上玷污或电镀条件的管理不善等原因导致起泡剥落。

    2.金镀层变色

    金镀层表面附着杂物或药液残渣等导致变色。

    3.金镀层针孔

    金镀层的基底残留了某种杂物,妨碍金的沉积导致出现针孔。

    4.金镀层玷污

    用酒精擦拭金镀层表面的杂物时没有完全擦除干净导致金镀层玷污。

    5.金镀层局部有小凹坑

    镀镍后的镀金工序置换反应过度,侵蚀了镀镍析出的晶粒或氧化镍的沉积颗粒,使基底镍层被腐蚀,从而引起金镀层出现凹坑。

    三、解决措施

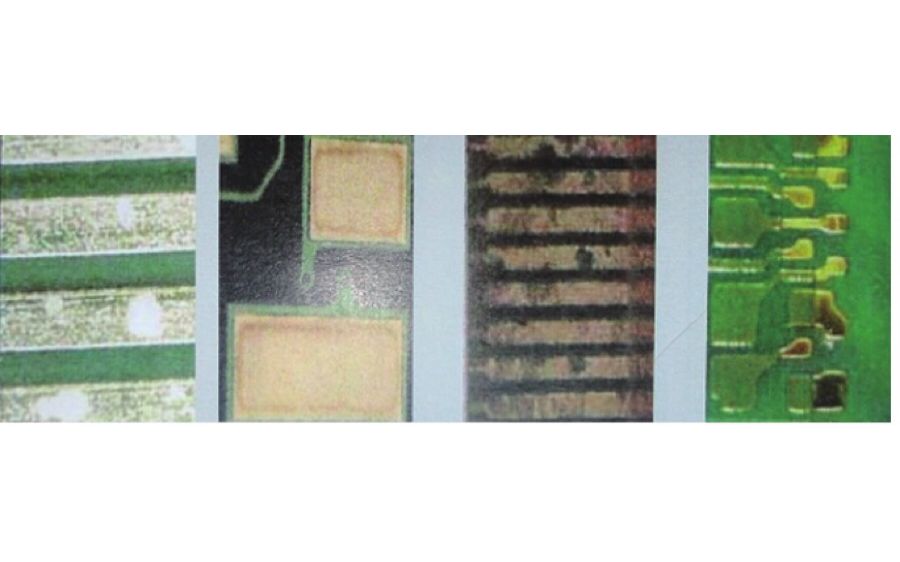

    PCBA组装过程中暴露的PCB镀层缺陷

    铜镀层起泡剥落。PCB制造商应严格按操作规范要求执行,严格控制质量管理,根除质量隐患。用户应加强对PCB物料质量状态的监控,不让有质量隐患的物料进入组装生产线。

    根据樊融融老师的现代电子装联工艺缺陷及典型故障100例改编 本文转自: 可靠性杂坛
