振动试验基础2-什么是振动，振动的种类

2.1　什么是振动

       振动是指带质量的物体做往复运动的状态。比如，通过观察振幅比较大的秋千或者单摆运动便可理解。运动通过眼睛观察不到的话，有时候可以通过手去接触来感知。振动状态下，一秒以内往返运动的次数我们称为频率。

※我们身边的振动

①汽车

行驶中的振动对汽车部品的故障发生和寿命影响的试验。最近几年，电动汽车的振动试验越来越多。发动机、汽车音响、安全气囊冲击、NVH、etc.。

②铁道交通

振动对列车部品等故障影响的试验。列车搭载电子设备、轨道附近的设备（信号切换机、ATC）、etc.。

③运输行业

卡车、轮船等的运输中，产品是否故障、损伤、外包装擦伤等的试验。

④飞机

发动机产生的振动，受到气流的振动、起飞降落受到的振动和冲击，会不会发生故障等以及耐久性确认。

⑤地震

确认部件、房屋、建筑物等的耐震性。

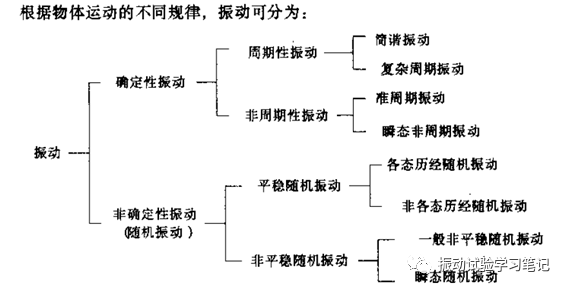

2.2　振动的种类

※正弦波振动（简谐振动）

正弦定频试验

频率一定的正弦振动。振动的最基本波形。

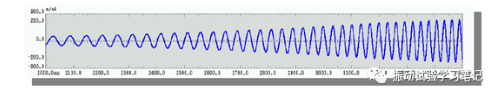

频率扫描试验（sweep）

频率一定间隔的变化。线性扫描、对数扫描。

等幅扫描

不等幅扫描

SOS（sine on sine）

定频加定频、定频加扫频、扫频加扫频等。

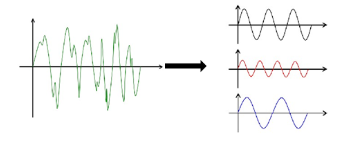

※随机振动

没有规则性的波形，无法预测性，但在一定的振动时间内含有各种频率正弦分量。

正态分布随机试验

非正态分布随机试验

正弦+随机(SOR，sine on random)

随机+随机(ROR，random on random)

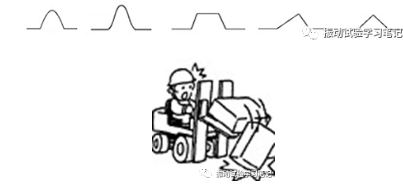

※冲击（shock）

短时间内施加大脉冲形状的加速度波形试验。

半正弦波（halfsinewave）

半正矢波形（haversinewave）

梯形波（trapezoidalwave）

锯齿波（sawtoothwave）

三角波（trianglewave）

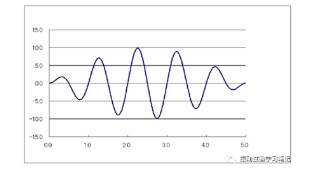

※拍波（sinebeat）



※实测波形再现



        以上介绍的是几种常见的振动试验波形（其他波形还有很多），对于初学者来说，只要记住各种波形即可，以后会每个试验波形进行详述。
