一、系统应用：
1、覆铜箔层压板（CCL）的耐ECM及抗CAF能力评估；
2、PCB及阻焊膜绝缘电阻（SIR）测试及抗CAF能力评估；
3、PCBA表面残留物的耐ECM评估；
4、助焊剂、焊锡膏及焊锡丝的耐ECM评估；
5、三防漆及锡面抗氧化剂等的耐ECM评估。
二、高阻系统新产品的特点：
1、独立通道高精度微电流测试。
2、独立通道测试电流电阻，电阻超大量程测量范围在10的4次方到10的14次方。
3、实现多通道电流同时采集，实时监控测试样品离子和材料绝缘劣化过程。
4、板卡式结构，灵活配置系统通道，1个板卡16通道，单系统可扩展256通道。
5、每个板卡一个独立测试电源，可适应多批量测试条件。
6、测试电压可以扩展使用外接电压，最大电压可高达2000V。
7、测试电压可在1.0-500V(2000V)之间以0.1V步进任意可调。
三、GWHR-256技术参数：
|
类型 |
1~2000v/5000V |
|
|
通道数 |
16-256 |
|
|
测试组数 |
1-16组 |
|
|
测试时间 |
1-9999小时 |
|
|
偏置电压 |
500VDC(0.1步进) 1-2000/5000VDC（1V步进） |
|
|
测试电压 |
500VDC(0.1步进) 1-2000/5000VDC（1V步进） |
|
|
电阻测量范围 |
1×104 -1 x1014 Ω |
|
|
电阻测量精度 |
1×104 -1×1010Ω≤±2% |
|
|
1×1010 -1×1011Ω≤±5% |
||
|
1×1011 -1×1014Ω≤±20% |
||
|
测试间隔时间 |
1 – 600 分钟 |
|
|
测试速度 |
20mS/所有通道 |
|
|
测试电压稳定时间 |
1 – 600 秒（可设置） |
|
|
高阻判定阀值 |
1 x 106 – 109 Ω |
|
|
短路保护电流阀值 |
5 – 500uA |
|
|
保护电阻 |
1M Ω |
|
|
测试电缆 |
线材 |
耐高温特氟纶线（≧1014 Ω200℃） |
|
长度 |
标配3.5m |
|
|
操作系统 |
Windows |
|
|
系统选配 |
温湿度监测模块 |
|
|
不含windows操作系统，office软件、数据库 |
||
四、GWHR-256产品优势：
1、精度高：优于同业产品；
2、测试速度快：20ms/所有通道；
3、配置灵活：模块化设计，可选择16模块*N(1≤N≤16);16通道/模块
4、测试配置灵活：每组模块可设置不同的测试电压，可同时完成多任务测试；
5、容错机制强：任何一组板卡发生故障不影响其它通道的正常测试；
6、接口友好：软件可定制，或开放数据接口，或接入实验室LIMS系统；
7、操作方便：充分考虑实验室应用场景，方便工程师实施工作。
五、适用标准：
1 、 IPC-TM-650 2.6.3
2 、IPC-TM-650 2.6.3.1
3 、IPC-TM-650 2.6.3.2
4 、IPC-TM-650 2.6.3.3
5 、IPC-TM-650 2.6.3.4
6 、IPC-TM-650 2.6.3.5
7 、IPC-TM-650 2.6.3.6
8 、IPC-TM-650 2.6.3.7
9 、IPC-TM-650 2.6.14
10 、IPC-TM-650 2.6.14.1
11 、IPC-TM-650 2.6.25
12 、 Bellcore GR78-CORE
13 、 JIS Z 3284
14 、 ANSI / J-STD004
15 、 JIS Z 3197
六、搭配实验室管理系统LIMS：
自主研发的实验室管理系统，更好更有效地为实验室监测高低阻数据

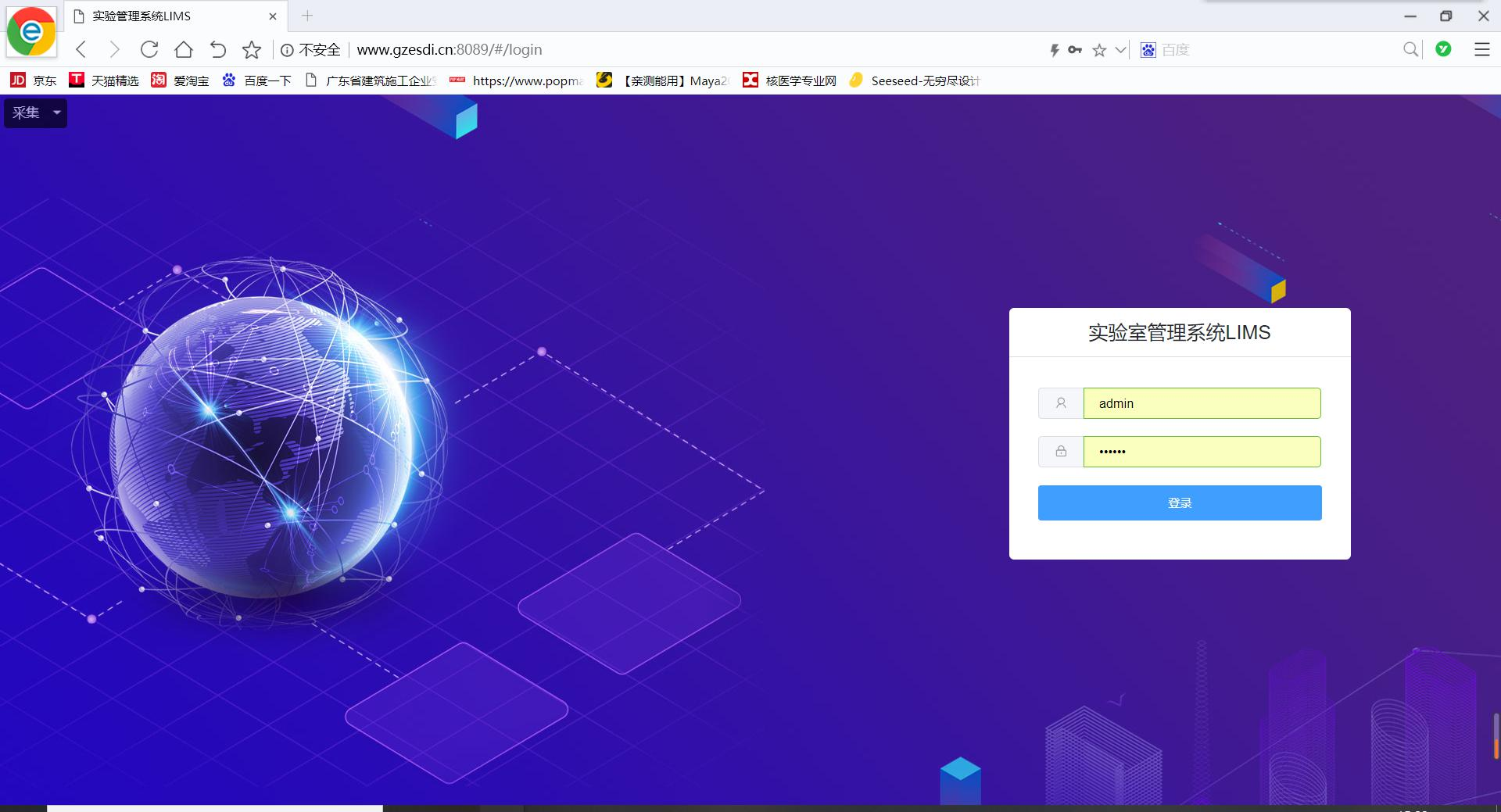

LIMS系统登入界面

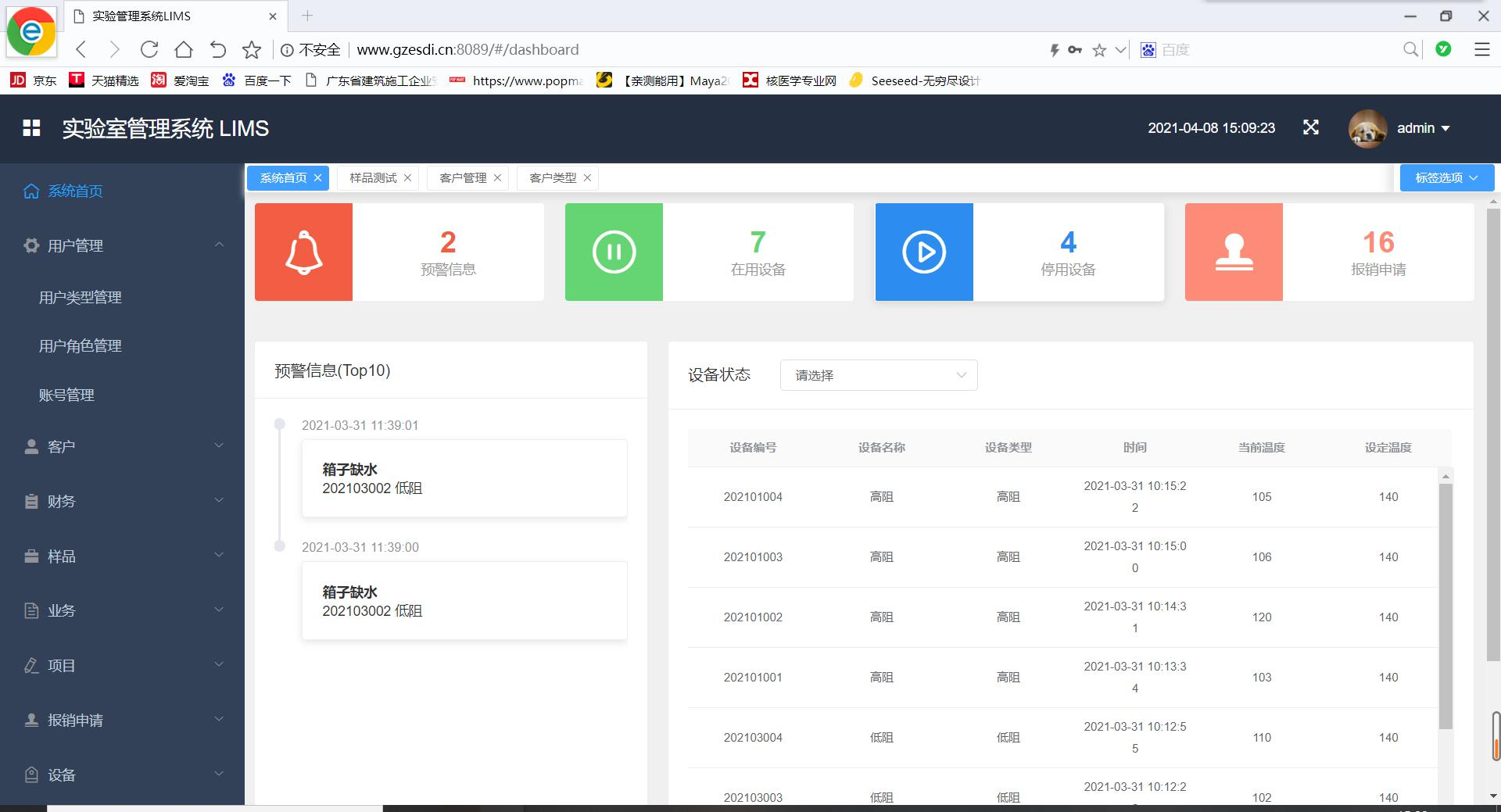

登入后可查看设备状态

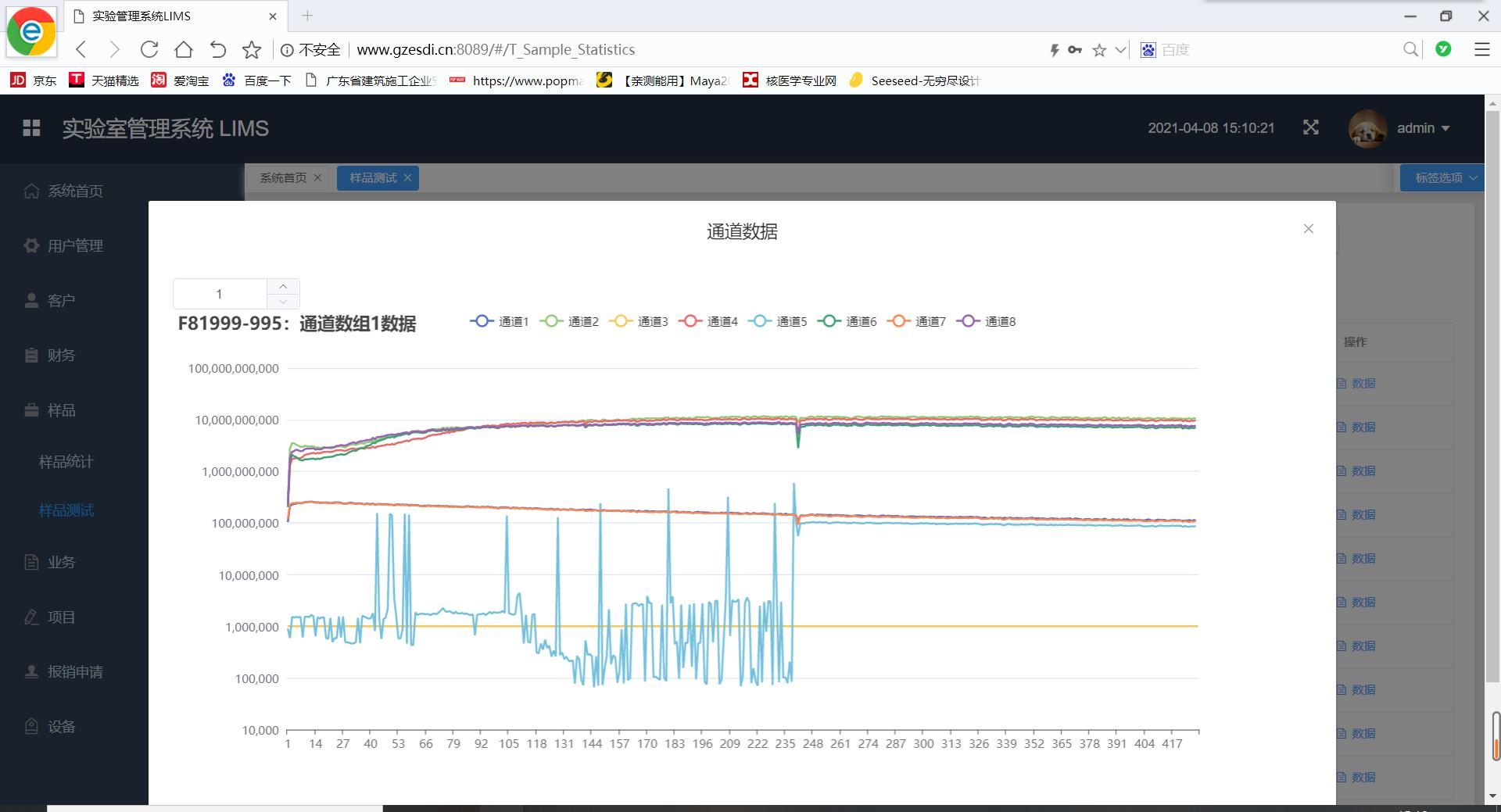

测试设备状态数据实时查看（高阻）
