IP防护等级说明（按照EN60529/IEC529）

IP防护等级介绍
IP防护等级说明（按照EN60529/IEC529）

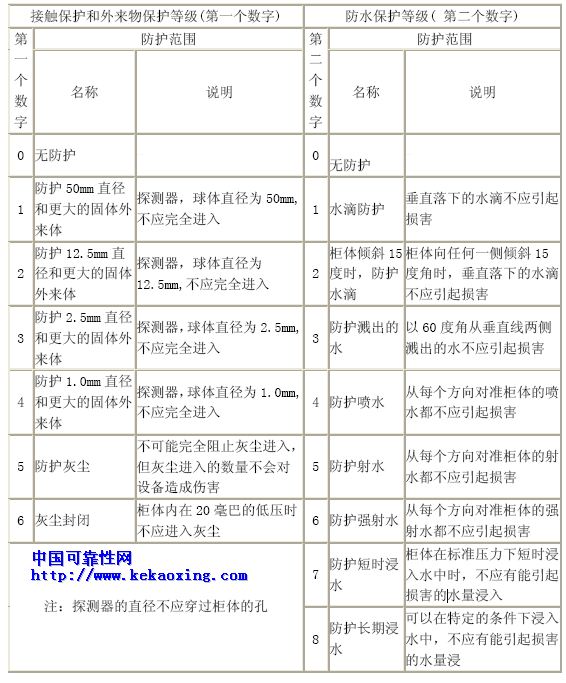

防护等级IP54， IP为标记字母，数字5为第一标记数字，4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；

1、范围
防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容
（1）IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法见2.11
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1 0.5 mm/min；
试验持续时间：10 min；
（2）IPX2
方法名称：倾斜 15°滴水试验
试验设备：滴水试验装置及其试验方法见2.11
试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；
试验持续时间： 4×2.5 min（共10 min）；
（3）IPX3
方法名称：淋水试验
试验方法：
a.摆管式淋水试验
试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s 。
试验时间：连续淋水10 min 。
b.喷头式淋水试验
试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。
（4）IPX4
方法名称：溅水试验；
试验方法：
a.摆管式溅水试验
试验设备和试样放置：与上述第（3）条 IPX3 之a 款均相同；
试验条件: 除下述条件外，与上述第（3）条 IPX3 之a 款均相同；
喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°，共约360°。每次摆动 (2×360°) 约12s 。
试验时间：与上述第（3）条 IPX3 之a 款均相同 (即10 min )。
b.喷头式溅水试验
试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3）条IPX3 之b款均相同；
试验条件：除下述条件外，与上述第（3）条 IPX3 之b款均相同；
试验时间：与上述第（3）条 IPX3 之b款均相同，即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。
（5）IPX5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm；装置图形及其试验方法见本书2.14
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min (750 L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3 min 。
（6）IPX6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5 mm；装置图形及其试验方法见本书第2.14章；
试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100 L/min (6000 L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3 min 。
（7）IPX7
方法名称：短时浸水试验；
试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m 。
试验时间: 30 min 。
（8）IPX8
方法名称: 持续潜水试验；
试验设备,试验条件和试验时间: 由供需（买卖）双方商定.其严酷程度应比IPX7高。
