高低温试验箱冷冻系统的基本形成

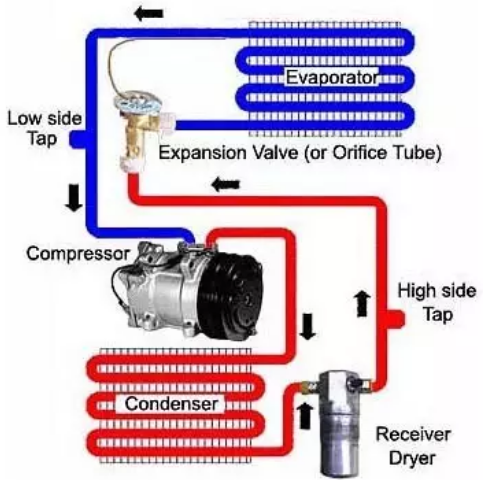

通常制冷系统以压缩机和膨胀阀为界，根据压力的不同，可以分为高压侧和低压侧两部分。

一、高压侧（HIGH SIDE）
大致相当于20个大气压的高温高压气体（300 psi of Hot High Pressure Gas）

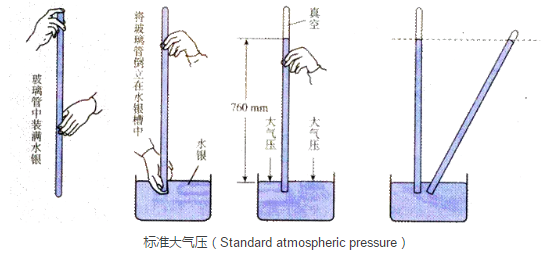

换算：1个标准大气压=14.7Psi=1.013bar=0.1013MPa

1、压缩机 用途：将低压气体压缩为高压气体

2、冷凝器 用途：冷凝器是一个用于将制冷刘所含热量释放、并将制冷剂由气态转变成液态的热交换器。将高温高压的气态制冷剂变成高压液态制剂。

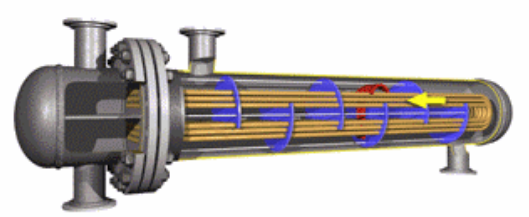

一种结构的冷凝器（水冷式冷凝器）

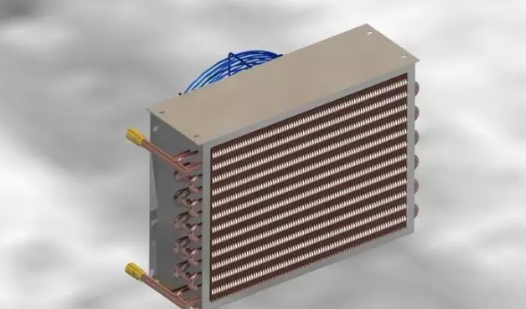

片式冷凝器（风冷式冷凝器）

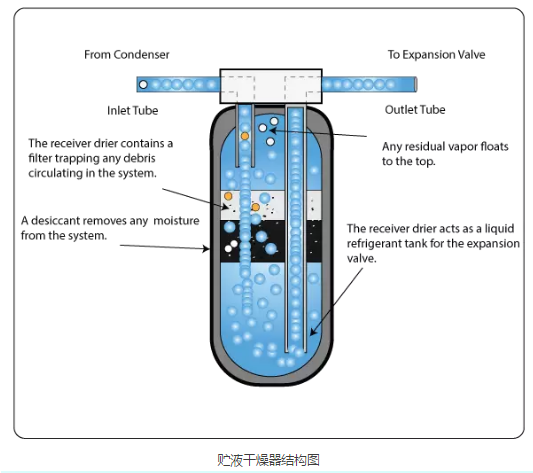

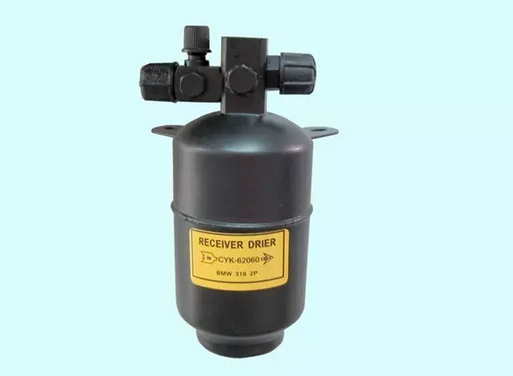

3、贮液干燥器 用途：储存、缓冲、干燥和过滤。

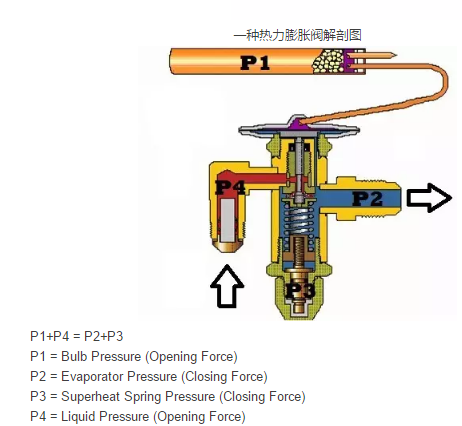

4、膨胀阀 （代替传统的毛细管）分为热力膨胀阀或电子式膨胀阀用途：节流降压、控制过热度、调节流量、防止压缩机液击。

二、低压侧（LOW SIDE）
17-30PSI of Low Pressure Gas
1个标准大气压=14.7Psi=1.013bar=0.1013MPa

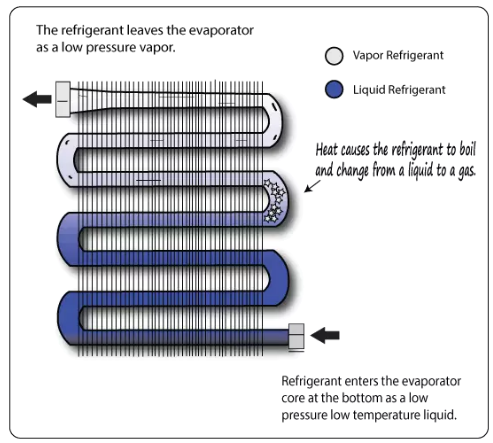

5、蒸发器 用途：吸收空气中的热量（降温），干燥空气（降湿）。

蒸发器实物图：
