|
测试项目
|
测试条件 |
测试标准 |
测试 仪器 |
测试数量 |
|
线材弯折测试 |
摇摆角度±90度,吊重300g,摇摆频率30次/分,摇摆次数大于10000次. |
弯折测试后,产品必须有功能,且其中芯线不能断裂,无外观不良现象. |
摇摆试验机 |
6PCS |
|
插头摇摆测试 |
摇摆角度±90度,吊重300g,摇摆频率30次/分,摇摆次数大于5000次. |
耳壳处,插头处,音控处循环3000次以上,产品无外观,功能,结构不良. |
摇摆试验机 |
6PCS |
|
拉力测试 |
耳壳、调音端施加3kg力,对插 针端施加5kg力,各1分钟. |
测试后无任何不良. |
拉力试验机 |
5PCS |
|
线材拉力测试 |
10kg力维持1分钟. |
线材无外观,电性不良. |
拉力试验机 |
5PCS |
|
麦克风 臂弯测试 |
摇摆角度±45度,吊重300g,摇 摆频率45次/分,摇摆次数大于 5000次(PVC). |
测试后无任何不良. |
摇摆试验机 |
6PCS |
|
转轴 转动测试 |
用手转动转轴5000次,一来一回为一次. |
测试后无任何不良. |
手动 |
5PCS |
|

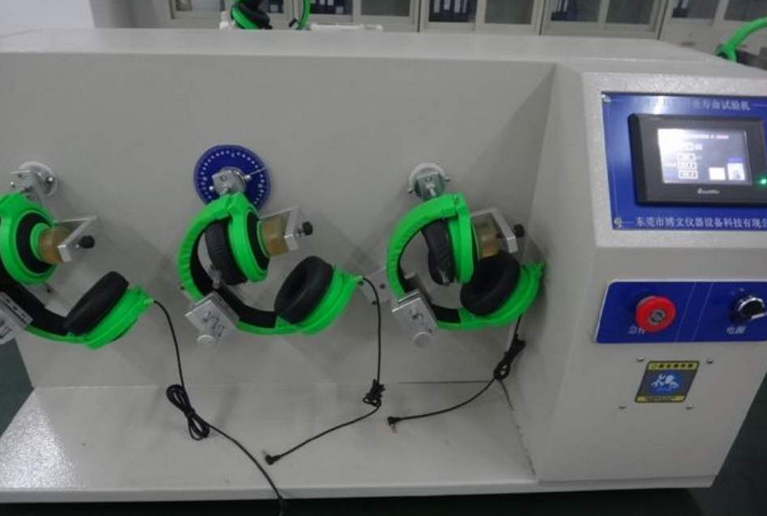

头带 拉伸测试 |
将头带用手连续伸拉2000次,一来一回为一次. |
测试后无任何不良. |
手动 |
5PCS |
|

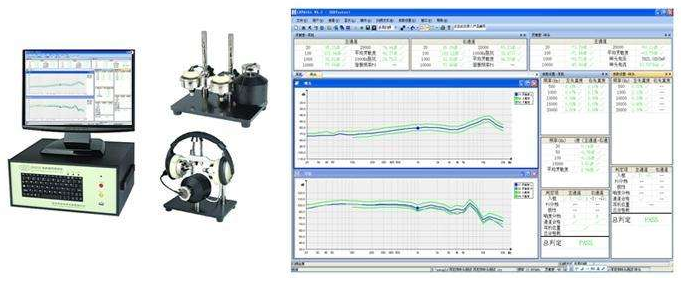

耳机喇叭 寿命测试 |
将耳机与音频扫仪或电脑连接,将音量放置最大,连续扫频或放音乐96小时,扫频频率为20-20KHZ,电压(根据喇叭规格而定) |
测试后无任何不良. |
音频扫频仪 测试电脑 |
5PCS |
|
插针插拔 寿命测试 |
将插针插入插口连续插5000次,一来一回为一次,力度大于5N. |
测试后无任何不良. |
插拔力 试验机 万用表 |
5PCS |
|
头带张力测试 |
连续扩张1200次. |
测试后无任何不良. |
手动 |
5PCS |
|
单机跌落测试 |
将耳机提升1M,分别将耳机三个面跌落地面各一次. |
跌落测试后的产品外观及功 能无任何不良现象. |
手动 |
5PCS |
|
包装跌落测试 |
高度:离地面1000mm高度的混泥土地板上,分别将成品箱的一角三棱六面跌落在地面各一次. |
跌落测试后的产品外观及功能无任何不良现象. |
手动 |
每次跌落1箱 |
|

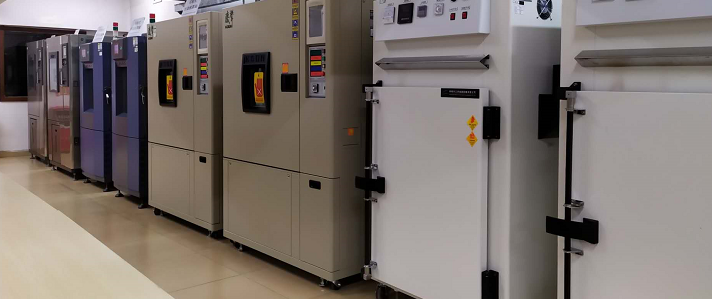

高温测试 |
温度70℃±2℃,试验48小时后,在正常大气压恢复2小时后检测. |
测试后无任何不良. |
恒温恒湿机 |
5PCS |
|
低温测试 |
温度-25℃±2℃,试验48小时后,在正常大气压恢复2小时后检测. |
测试后无任何不良. |
恒温恒湿机 |
5PCS |
|
恒温恒湿测试 |
温度40℃±2℃,湿度85%RH±2%RH,试验48小时后,在正常大气压环境条件下恢复2小时. |
测试后无任何不良. |
恒温恒湿机 |
5PCS |
|
振动测试 |
振动频率10HZ-30HZ,振动幅度0.55MM,振动时间2小时. |
测试后无任何不良. |
振动试验机 |
测试不超过40kg |
|
开关寿命测试 |
300g力度,30次/分,一开一关为一次,共20000次. |
测试后无任何不良. |
开关寿命试验机 |
5PCS |
|
喷油测试 |
用棉布,浓度为95%酒精以200g的力来回擦试喷油/烤漆/印刷表面50次以上,一来一回为一次. |
出现后表面无掉色,掉漆等不良现象. |
浓度95%酒精/白色棉布 |
5PCS |
|
附着力测试 |
用3M胶平贴于被测面上,以90度角急速撕起胶带,同一处连续粘拉5次. |
出现后表面无掉色,掉漆等不良现象. |
3M胶纸 |
5PCS |
|
盐雾测试 |
加湿器温度为47±1℃,盐水浓度为(35℃)5W/V%,喷雾用空气压力1.0±0.025kgf/cm,集雾溶液PH值6.5至7.2(33至35℃)测试时间为24小时. |
表面不可有生锈,脱色等现象. |
盐雾试验机 |
5PCS |
请登录之后再进行评论
