2.2.3 CA 工作表及填写方法

2.2.3 CA 工作表及填写方法

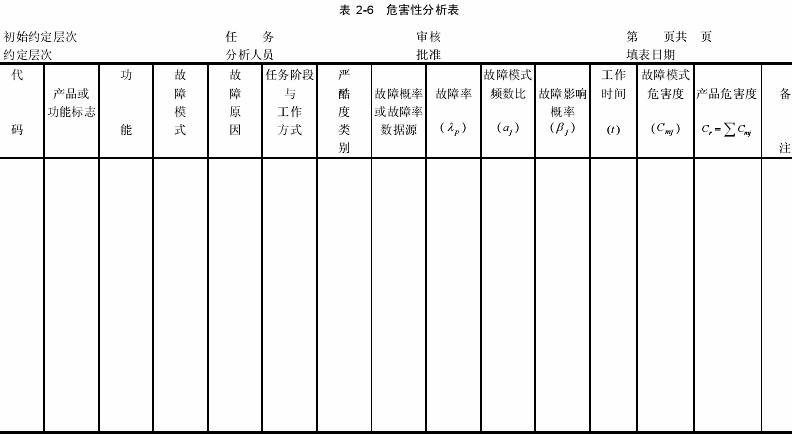

GJB1391－92 中规定的CA 工作表见表 2-6，以下描述各栏目的含义和填写方法：

第一至七栏：诸栏内容与FMEA 表格中对应栏的内容相同，故可按FMEA 表格中对应

栏的内容填入危害性分析表的第一至七栏。

第八栏(故障概率或故障率数据源)：当进行定性分析时，即以故障模式发生概率来评价

故障模式时，应列出故障模式发生概率的等级；如果使用故障率数据来计算危

害度，则应列出计算时所使用的故障率数据的来源。当做定性分析时，则不考

虑其余各栏内容，可直接绘制危害性矩阵。

第九栏(故障率λp )：λp 可通过可靠性预计得到。如果是从有关手册或其它参考资料查到

的产品的基本故障率(λb )，则可以根据需要用应用系数(πA )、环境系数(πE )、

质量系数(πQ)，以及其它系数来修正工作应力的差异，即：

应列出计算λp 时所用到的各修正系数。

第十栏(故障模式频数比αj )： 表示产品将以故障模式j 发生故障的百分比。如果列

出某产品所有(N 个)故障模式，则这些故障模式所对应的各αj (j=1，2，??N)

值的总和将等于1。各故障模式频数比可根据故障率原始数据或试验及使用数据

推出。如果没有可利用的故障模式数据，则αj 值可由分析人员根据产品功能分

析判断得到。

第十一栏(故障影响概率βj)：βj 是分析人员根据经验判断得到的，它是产品以故障模式

ｊ发生故障而导致系统任务丧失的条件概率。

第十二栏(工作时间t)：工作时间t 可以从系统定义导出，通常以产品每次任务的工作小

时数或工作循环次数表示。

第十三栏(故障模式危害度 Cmj )：填写故障模式危害度值。

第十四栏(产品危害度C r )：填写产品危害度值。

第十五栏(备注)：该栏记入与各栏有关的补充与说明、有关改进产品质量与可靠性的建议等。
