IP code测试简介

                                      —–Losec整理

1、IP XX （防尘防水测试）
针对产品的防尘与防水测试要求，在国际上有一专门的测试规范IEC/EN 60529。
只要是产品有须要防止固态物（solid objects），如手臂、手指、金属棒、金属线,甚至是粉尘或是液体（水）进入产品内部，都有一套标准的测试设备、方法、时间和符合的判断标准。

IEC/EN 60529标准的全名是Degressof protection provided by enclosure (IP code)，意思是产品外壳所提供的保障等级。
IP是International Protection的缩写,意思是国际公认的保护等级。

一般而言，大多數的IEC或EN之产品标准（product standard），在订定防尘防水的要求时，多会针对IEC/EN 60529的条件，如测试条件或测试判断，做若干的修改，以适用其特殊产品的需求。

产品有须要防尘防水的测试，多半其使用的条件在户外或是潮湿环境，如灯具、广告物、空调产品、浴室用品、洗衣机、游泳池用品、三温暖用品、鱼缸用品、上述产品的电源供应器,甚至信息产品也越來越强调防尘防水的功能。

IP Code试验与测试能范围
1.IP Code试验之目的
a.验证电器外壳防止人体触及外壳内部危险部位之保护。
b.验证电器外壳防止固体物进入器壳内之保护。
c.验证电器外壳防止水进入器壳内造成有害影响之保护。

IP Code试验与测试能范围

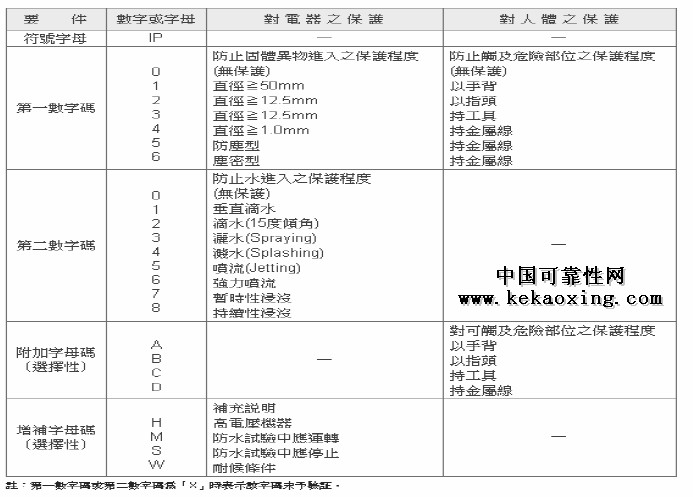

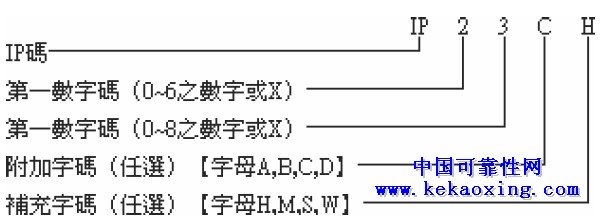

2、IP Code的构成




(点击查看大图）

测试后的判断
一般若产品标准没有任何规定，IP5X粉尘测试的要求为：
滑石粉不得累积或进入产品内，换成是任何其它的粉尘进入时，可能造成危害产品的正常操作或产品安全。
得有滑石粉进入造成可能降低沿面距離（creepagedistances）缩短,而不符合安全的要求。

测试后的判断
一般若产品标准没有任何规定，IP6X粉尘测试的要求为：
得任何粉尘进入外壳。

测试后的判断
一般若产品标准没有任何规定，IPX1 ~ IPX6防水测试的要求为：
得影响到产品的正常操作。
得危害产品安全。
得有水进到绝缘表面，使得沿面距離（creepagedistances）缩短。
得有水进入接触到活电部份或没有防水的线圈上。
得于电缆终端有积水现象或进入电缆线。

參考资料
本文讲义主要依据全国公证检验公司的型錄整理而來.
台湾大电研究试验中心型錄
IEC 60529(KM系统己有该规范供查询)

验证的机构:
全国公证检验股份有限公司
台北市内湖区瑞光路423号8樓
电话﹕（02）6602-2888
业务专员（许文豪）﹕2797-8885分机221
台湾大电研究试验中心
桃园县观音乡荣工南路6-6号
电话﹕（03）483-9090
