IP防护等级详细介绍

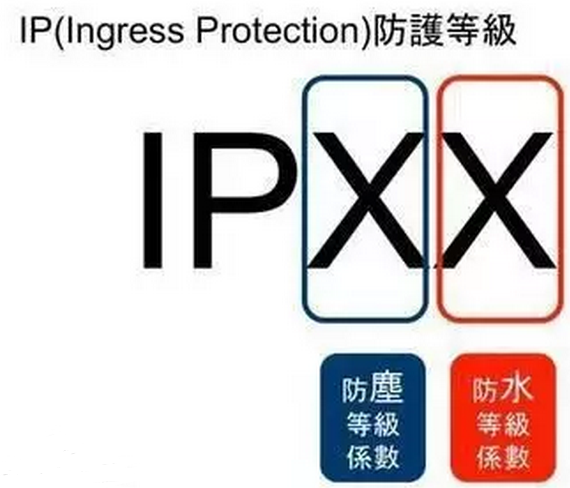

IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高

以下防水等级参考标准IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等国际适用标准：

1．范围
防水试验包括第二伴特征数字为1至8，即防护等级代码为IPX1至IPX8
2．各种等级的防水试验内容。

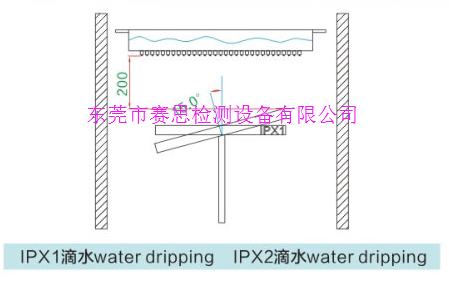

（1）IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1.0+0.5mm/min     ；试验持续：10min

(2)IPX2
方法名称：倾斜15°滴水试验
试验设备：滴水试验装置及其试验方法
试样放置：使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次.
试验条件：滴水量为3.0+0.5mm/min  ； 试验持续：4×2.5min 共10min

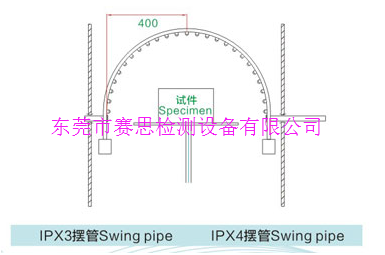

(3) IPX3
方法名称：淋雨试验

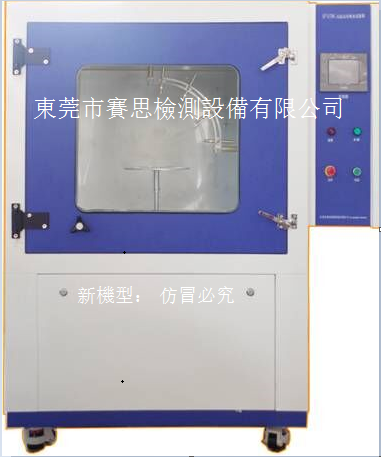

a.摆管式淋水试验
试验设备：摆管式淋水溅水试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min 。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°) 约4s 。
试验压力：400kPa  ； 试验时间：连续淋水10min；试验5min后样品旋转90°
b. 喷头式淋水试验
试验设备：手持式淋水溅水试验装置，
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)，最少5 min 。

(4) IPX4
方法名称：溅水试验；
a．摆管式溅水试验
试验设备和试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件: 水流量按摆管的喷水孔数计算,每孔为0.07L/min ；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。
试验时间：与上述第（3）条IPX3 之a 款均相同 (即10 min) 。
b．喷头式溅水试验
试验设备：手持式淋水溅水试验装置，
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间。
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min 。
试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。
(5)IPX4
试验名称:加压摆管淋雨试验
试验设备：摆管式淋雨试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.6±0.5 L/min 。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。
试验压力：400kPa
试验时间：试验5min后样品旋转90°
注：喷淋管有121个直径为0.5mm的孔；
— 中心1个孔
— 核心区2层（每层12个孔，30度分布）
— 外圈4圈（每圈24孔，15度分布）；
— 可移动的罩盖。
喷淋管应用铜锌合金（黄铜）制成。

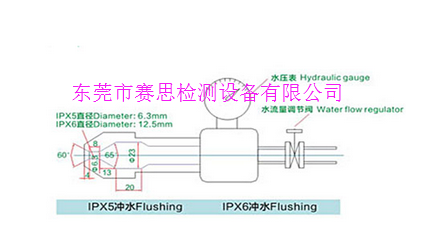

6）IPX5

方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min 。
（7）IPX6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5mm ；
试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min 。
D=6.3mm防水防护等级5和6K；
D=12.5mm防水防护等级6。

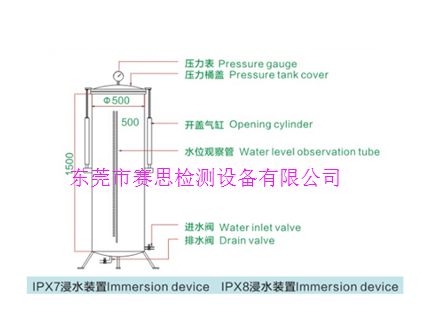

（8）IPX7

方法名称：短时浸水试验；
试验设备：浸水箱。
试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m 。试样顶部到水面距离至少为0.15 m 。试验时间:30min 。

（9）IPX8
方法名称: 浸水装置；
试验设备试验条件和试验时间: 由供需（买卖）双方商定.其严酷程度应比IPX7高。

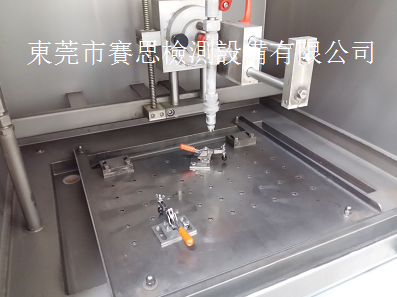

（10）IPX9K

方法名称：高温高压喷水试验
试验设备：喷嘴的喷水口内径为12.5mm ；
试验条件：喷水角度: 0°，30°，60°，90°距離為100～150mm（可調節）；喷水孔数:4 个；样品台转速: 5～17r/min （可調節）；流量为14～16 L/ min，喷水压力8000～10000kPa ,水温要求80±5℃喷水时间：每个位置30 秒×4 共120秒。

（11）DIN 55662标准

方法名称：高温高压热喷射试验机

适用于DIN 55662车辆外体或手持部件所用基板的有机涂层的黏附力和抵抗力的测试.满足测试规范汽车厂家：宝马,奔驰,通用,大众,福特,沃尔沃等规范（AA-0136，DIN 55662，PV1503, VCS 1029 54719，BO 160-04，S210-07    技术规格：
